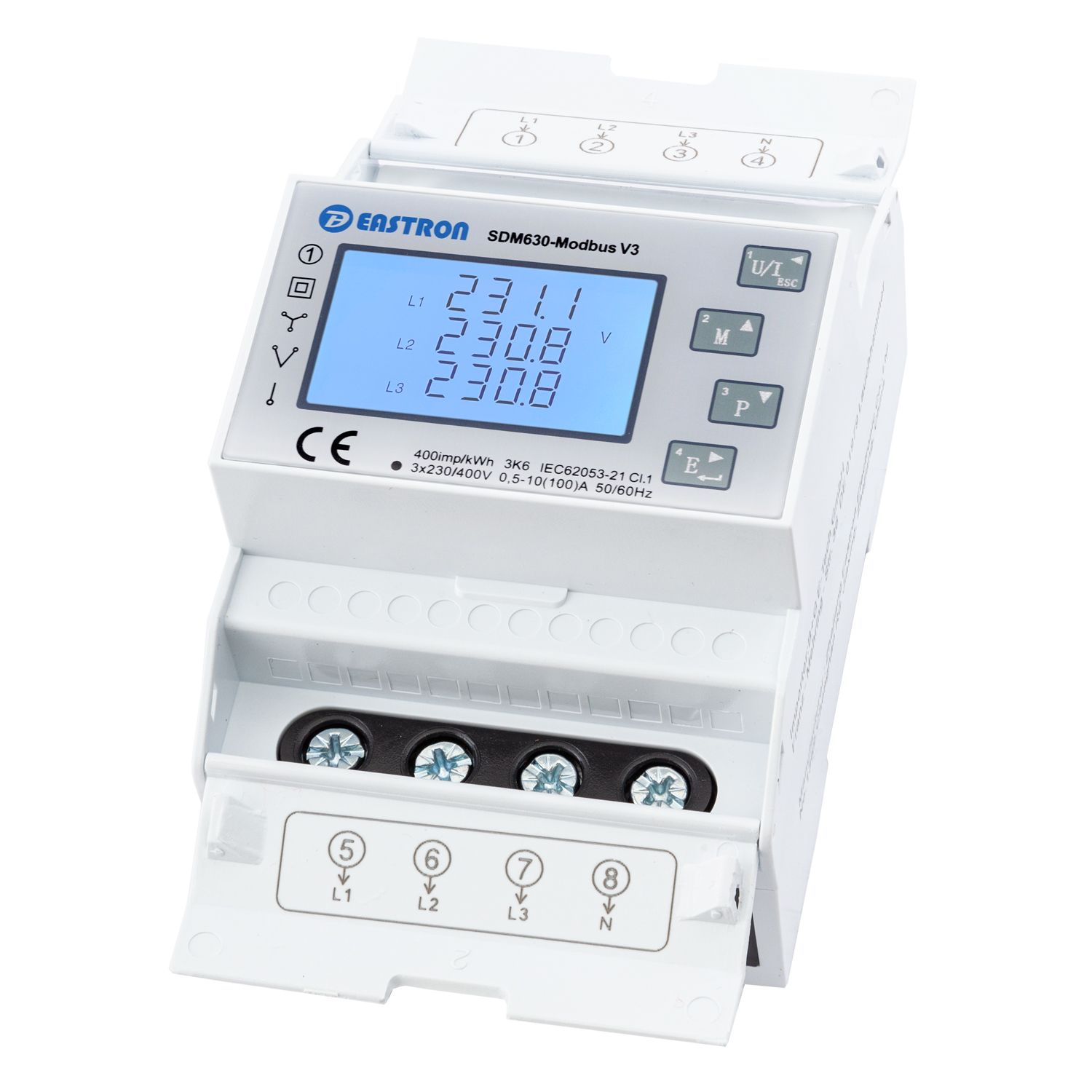

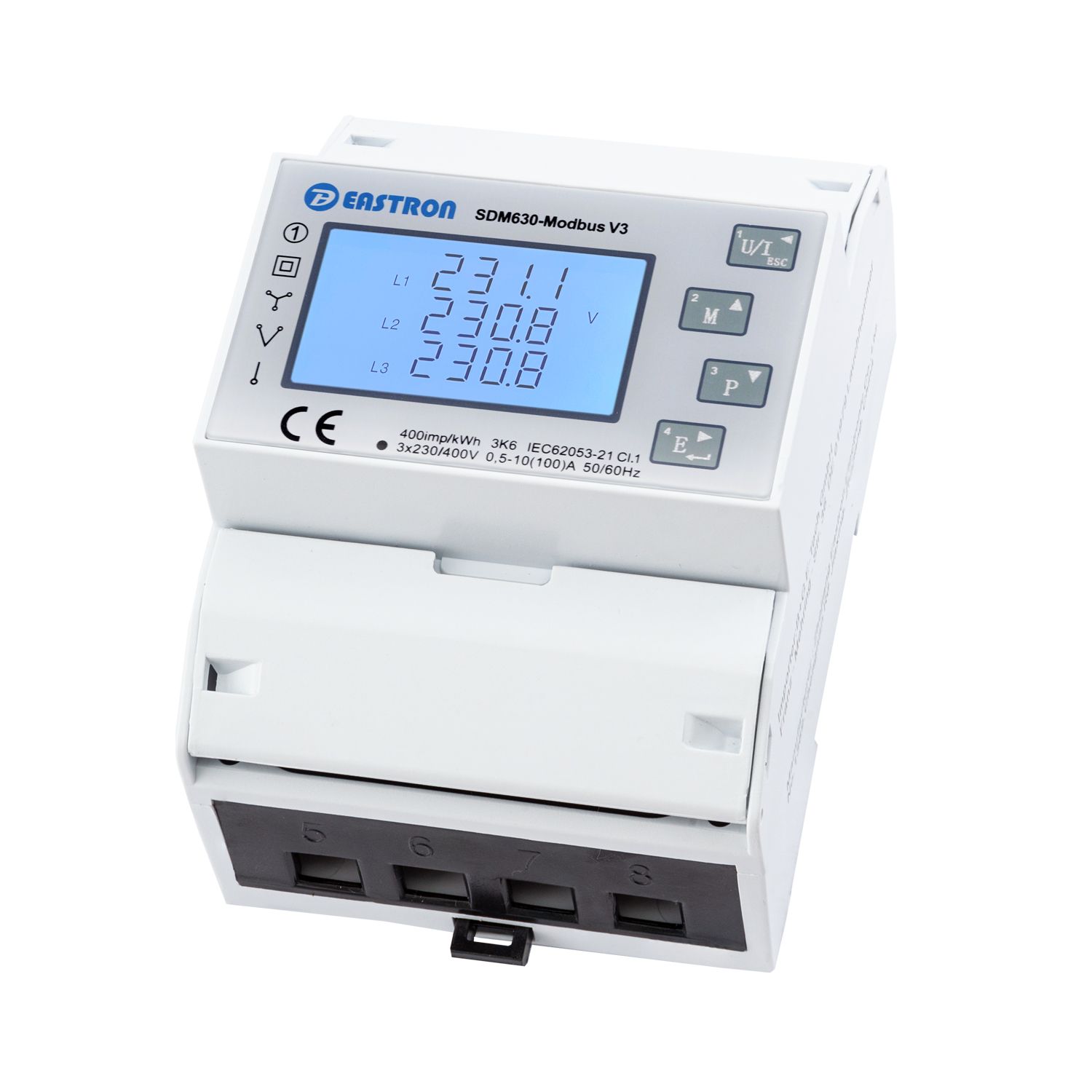

EASTRON SDM630-MODBUS-MID V3 100A Smart Meter 3-phasig für z.B. Deye, Growatt Wechselrichter (Neue Generation)

EASTRON SDM630 Modbus V3 | Präziser Wechselstromzähler für PV-Anlagen

Der EASTRON SDM630 Modbus V3 MID ist ein moderner, bidirektionaler Multifunktionsstromzähler, der speziell für den Einsatz mit Photovoltaik-Wechselrichtern entwickelt wurde. Besonders in Kombination mit Deye-Komponenten entfaltet er sein volles Potenzial, ist jedoch ebenso kompatibel mit vielen weiteren Herstellern wie Growatt. Dank MID-Zulassung eignet er sich sowohl für die Energieüberwachung als auch für rechtlich zulässige Abrechnungszwecke.

Vorteile auf einen Blick

• Bidirektional: Misst sowohl Energiebezug als auch -einspeisung, ideal für PV-Anlagen.
• Direktmessung bis 100A: Kein zusätzlicher Stromwandler erforderlich.
• MID-Zulassung: Geeignet für offizielle Abrechnungszwecke.
• Vielseitige Netzkompatibilität: Nutzbar in 1-Phasen- und 3-Phasen-Systemen (1p2w, 3p3w, 3p4w).
• Einfache Integration: RS485 Modbus RTU Schnittstelle für Energiemanagementsysteme und Wechselrichter.
• Benutzerfreundlich: Touch-sensitive Fronttasten und gut ablesbares LCD-Display mit Hintergrundbeleuchtung.
• Flexibel: Zwei S0-Ausgänge für Import und Export (einer davon frei konfigurierbar).
• Sicher: Passwortgeschütztes Konfigurationsmenü verhindert ungewollte Änderungen.

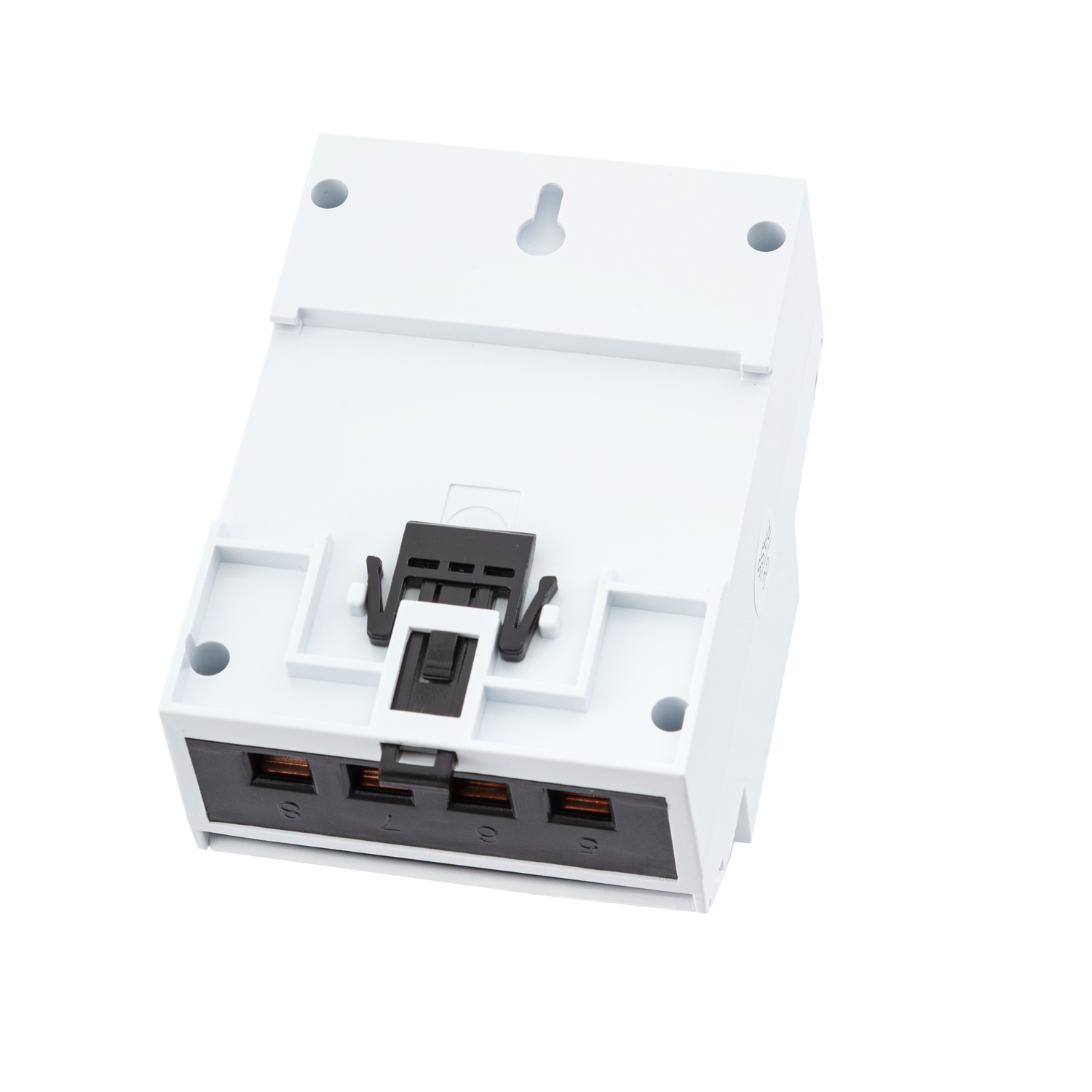

• Kompakt: 4TE Baubreite (72 mm), einfache Hutschienenmontage.

Umfassende Messwerte

Der SDM630 liefert eine Vielzahl von Messgrößen in Echtzeit:

• Energie: kWh, kVarh (Import & Export)
• Leistung: kW, kVar, kVA
• Leistungsfaktor: PF, PF1/2/3
• Spannungen: V1, V2, V3
• Ströme: I1, I2, I3
• Frequenz (Hz)
• Max. Demand
• THD% (Klirrfaktor) auf allen Phasen

Typische Einsatzgebiete

Durch seine Vielseitigkeit eignet sich der EASTRON SDM630 für zahlreiche Anwendungen im Bereich der erneuerbaren Energien und der intelligenten Energienutzung:

• Überwachung von Photovoltaik-Anlagen - Smart Meter
• Integration in Wechselrichter-Systeme (DEye, Growatt und weitere)
• Energiemanagement in Gebäuden
• Wärmepumpen- und Speicherlösungen
• Abrechnung von Energieflüssen durch MID-konforme Messung

Beispiel für die Netto-Berechnung

Das Gesamtzählwerk errechnet den Nettowert aus Import minus Export, phasenbezogen summiert:

Import: L1 = 15 kWh, Export: L2 = 10 kWh, Import: L3 = 10 kWh
Total: (+15) + (-10) + (+10) = 15 kWh
Import Zählwerk: 25 kWh
Export Zählwerk: 10 kWh

Fazit

Mit dem EASTRON SDM630 Modbus V3 erhalten Sie einen leistungsstarken und zukunftssicheren Stromzähler, der höchste Genauigkeit, vielseitige Einsatzmöglichkeiten und eine einfache Integration in bestehende Systeme bietet. Ob für Deye Wechselrichter, Growatt oder andere Hersteller – dieser Zähler ist die perfekte Lösung für professionelle PV-Anlagen, Energiemanagement und Abrechnungszwecke.
